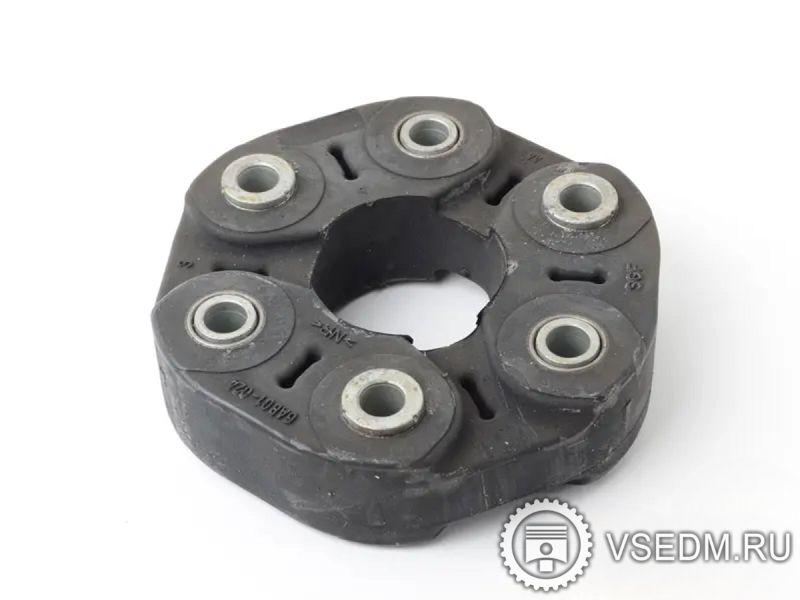

Муфта карданного вала эластичная

 Эластичная муфта карданного вала — это упругая соединительная деталь трансмиссии автомобиля. Она находится между КПП и карданным валом.

Назначение
Эластичная муфта карданного вала (также называемая демпферной или компенсирующей муфтой) служит для:
Смягчения крутильных колебаний и вибраций от двигателя и трансмиссии.
Компенсации несоосности между карданным валом и коробкой передач/раздаточной коробкой.
Защиты узлов трансмиссии от ударных нагрузок при резком старте или переключении передач.
Снижения шума и повышения плавности хода автомобиля.
Применяется в основном в задне- и полноприводных автомобилях, а также в коммерческом транспорте.

 Устройство
Эластичная муфта состоит из:
Металлических фланцев (или ступиц) – крепятся к карданному валу и выходному валу КПП/раздатки.
Эластичного элемента – резиновая вставка, полиуретановая или силиконовая деталь, иногда армированная металлическими пластинами.
Крепежных элементов – болты, шпильки или заклепки для фиксации муфты.
В некоторых моделях используются торсионные пружины или резинометаллические шарниры для большей гибкости.

 Принцип работы
Муфта работает за счет деформации эластичного элемента:
При передаче крутящего момента резиновая часть сжимается и растягивается, гася колебания.
Незначительные перекосы валов компенсируются за счет гибкости материала.
Ударные нагрузки поглощаются, не передаваясь напрямую на карданный вал и коробку передач.

 Типы эластичных муфт
Резиновые (вулканизированные) – простые и дешевые, но менее долговечные.
Полиуретановые – более прочные и устойчивые к маслам и температуре.
Спироидные (с витым металлическим элементом) – применяются в грузовиках и внедорожниках.
Шарнирные (с резиновыми втулками) – используются в коммерческом транспорте.

 Конструкция и материалы
Резина (EPDM, NBR) – дешевая, но подвержена старению.
Полиуретан – более устойчив к нагрузкам и агрессивным средам.
Металлические вставки – увеличивают жесткость и ресурс.
Алюминиевые/стальные фланцы – для крепления к валам.

 История
Ранние автомобили (до 1950-х)
Первые автомобили использовали жесткие карданные соединения, которые передавали вибрации и ударные нагрузки напрямую от КПП к заднему мосту.
Для снижения вибраций применялись шарниры Гука (крестовины), но они не полностью компенсировали осевые и угловые смещения.
1950–1960-е: Появление эластичных муфт
С ростом мощности и скорости автомобилей возникла необходимость в более гибких соединениях.
Компания BMW одной из первых применила резиновую муфту в модели BMW 1500 (1961).
Муфта получила название "Guibo" (от итал. guida-blocco — "направляющий блок"), хотя в разных странах ее называли также flex disc или doughnut joint.
1970-е – настоящее время
Эластичные муфты стали стандартом для заднеприводных и полноприводных автомобилей.
Современные муфты изготавливаются из усиленной резины с нейлоновым кордом или полиуретана (более долговечный вариант).

 Основные неисправности
Разрыв резинового элемента – из-за старения, перегрузок или попадания масла.
Износ крепежных отверстий – приводит к люфту и вибрациям.
Деформация фланцев – после ударов или коррозии.
Отслоение резины от металла – из-за плохой вулканизации.

 Признаки неисправности
Вибрация при разгоне и на определенных скоростях.
Стуки или щелчки при переключении передач.
Утечка масла в районе муфты (если резина разрушена).
Повышенный шум от карданного вала.

 Ресурс до ремонта
Средний срок службы – от 50 000 до 150 000 км. Зависит от:
Качества материала (резина изнашивается быстрее полиуретана).
Стиля вождения (резкие старты сокращают ресурс).
Условий эксплуатации (грязь, масло, реагенты ускоряют износ).

 Ремонт и обслуживание
Диагностика – визуальный осмотр на трещины и люфт.
Замена муфты – требует снятия карданного вала.
Профилактика – очистка от грязи, проверка болтового соединения.
Важно: Не рекомендуется ремонтировать муфту – только замена!

 Советы по эксплуатации
Избегать резких стартов и пробуксовок.
Проверять муфту при каждом ТО.
Использовать оригинальные или качественные аналоги.
Следить за герметичностью сальников КПП (попадание масла разрушает резину).

 Вывод
Эластичная муфта карданного вала – важный элемент трансмиссии, обеспечивающий плавность хода и защиту от вибраций. Ее износ неизбежен, но срок службы можно продлить аккуратной эксплуатацией и своевременной заменой. При появлении вибраций или стуков муфту следует проверить и заменить во избежание повреждения других узлов.
