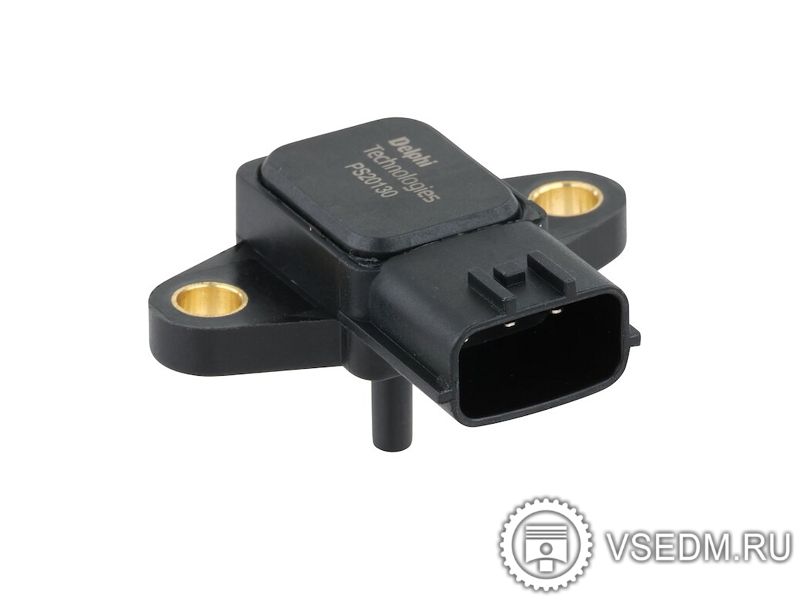

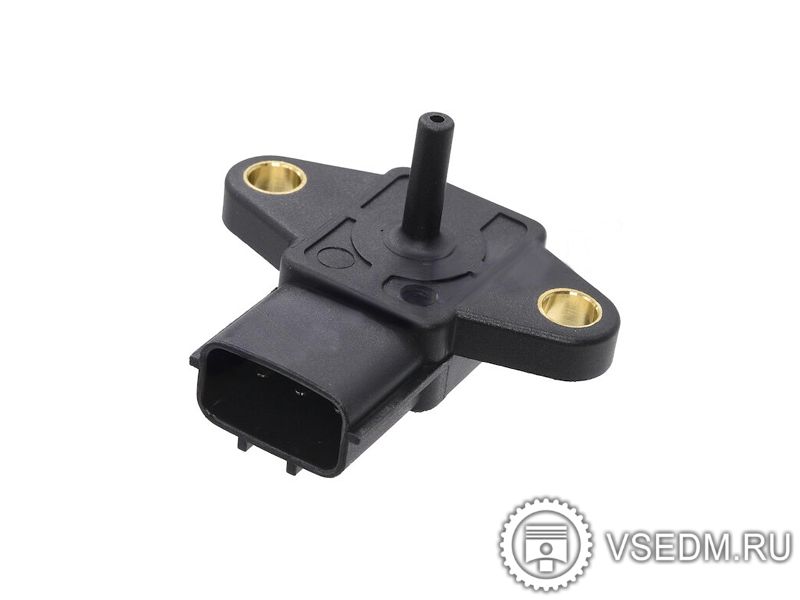

Датчик абсолютного давления

 Датчик абсолютного давления (ДАД, или MAP-sensor – Manifold Absolute Pressure sensor) – это электронное устройство, измеряющее давление во впускном коллекторе двигателя.

 Назначение
Датчик абсолютного давления измеряет давление во впускном коллекторе двигателя и передает данные в электронный блок управления (ЭБУ). Эта информация используется для:
Расчета массы поступающего воздуха (в системах без ДМРВ).
Коррекции угла опережения зажигания.
Оптимизации топливно-воздушной смеси.
Контроля нагрузки на двигатель (турбонаддув, атмосферные моторы).

 Устройство и принцип работы
1. Пьезорезистивный датчик
Устройство:
Чувствительный элемент — кремниевая мембрана с пьезорезисторами.
Корпус (пластик, металл) с вакуумной камерой.
Электронная схема для усиления и обработки сигнала.
Принцип работы:
Давление во впускном коллекторе деформирует мембрану.
Изменение сопротивления пьезоэлементов преобразуется в электрический сигнал (аналоговый или цифровой).
ЭБУ интерпретирует сигнал и корректирует работу двигателя.
2. Емкостной датчик
Устройство:
Две металлические пластины (одна подвижная, вторая фиксированная).
Диэлектрик (воздух или вакуум) между пластинами.
Принцип работы:
Давление изменяет расстояние между пластинами, что меняет емкость конденсатора.
Электронная схема преобразует изменение емкости в напряжение.

 Типы датчиков
Аналоговые – выходное напряжение меняется пропорционально давлению.
Цифровые – передают данные по шине (CAN, LIN, PWM).
Комбинированные – совмещают функции датчика температуры и давления.

 Конструкция и материалы
Корпус: пластик (PA6-GF30), алюминий (для жаропрочных моделей).
Чувствительный элемент: монокристаллический кремний (пьезорезистивный), керамика (емкостной).
Уплотнения: силикон, фторкаучук (стойкость к маслам и топливу).
Разъем: 3-4 контакта (питание, масса, сигнал, сигнал).

 История развития
1. Предпосылки появления датчиков давления в автомобилях
До 1970-х годов автомобили использовали механические системы впрыска и карбюраторы, где расход воздуха определялся дроссельной заслонкой и разрежением во впускном коллекторе. Однако ужесточение экологических норм (например, введение стандартов EPA в США и Евро в Европе) потребовало более точного контроля топливно-воздушной смеси.
Первые аналоговые датчики давления появились в авиации и промышленности, но их адаптация для автомобилей началась с развитием электронного управления двигателем (ECU).
2. Первые пьезорезистивные датчики (1970–1980-е)
Принцип работы
Пьезорезистивный эффект был открыт ещё в XIX веке, но практическое применение получил только в середине XX века. В таких датчиках используется кремниевая мембрана с напыленными резисторами. При деформации от давления меняется их сопротивление, что преобразуется в электрический сигнал.
Применение в автомобилях
1979 – Bosch внедрил систему Jetronic с аналоговым ДАД в некоторых моделях BMW и Mercedes.
1980-е – массовое распространение инжекторных систем (GM, Ford, Toyota) с пьезорезистивными датчиками.
Преимущества: высокая точность, быстрый отклик, устойчивость к вибрациям.
Недостатки: чувствительность к температуре, необходимость компенсации дрейфа.
3. Развитие емкостных датчиков (1990–2000-е)
Принцип работы
Емкостные датчики используют две металлические пластины, одна из которых подвижна. При изменении давления расстояние между ними меняется, что влияет на ёмкость.
Применение в автомобилях
1990-е – компании Motorola (ныне NXP) и Texas Instruments начали выпуск MEMS-датчиков (микроэлектромеханических систем).
2000-е – широкое внедрение в турбированные двигатели, где точность критична.
Преимущества:
Меньше подвержены температурным погрешностям.
Выше долговечность (нет резистивного износа).
Недостатки: сложнее в производстве, дороже пьезорезистивных.
4. Современные тенденции (2010–2024)
Интеграция с другими датчиками (датчики температуры, расхода воздуха).
Цифровые интерфейсы (SPI, I²C) вместо аналоговых сигналов.
MEMS-технологии – миниатюризация, снижение стоимости.
Использование в гибридных и электромобилях (контроль наддува, системы рекуперации).
5. Будущее датчиков давления
Беспроводные датчики (разработки Bosch, Sensata).
Графеновые сенсоры – более высокая чувствительность.
ИИ-анализ данных – прогнозирование нагрузки двигателя.

 Основные неисправности
Загрязнение (масло, пыль во впускном коллекторе).
Разгерметизация (трещины в корпусе, повреждение вакуумного шланга).
Окисление контактов.
Выход из строя чувствительного элемента (перегрев, механические повреждения).
Обрыв/КЗ в цепи питания.

 Признаки неисправности
Ошибки двигателя (P0105, P0106, P0107, P0108).
Плавающие обороты на холостом ходу.
Потеря мощности, рывки при разгоне.
Увеличенный расход топлива.
Детонация (неправильное опережение зажигания).

 Ресурс до ремонта
Средний срок службы: 80 000 – 150 000 км.
Факторы, сокращающие ресурс:
Перегрев (работа рядом с турбиной).
Вибрация (некачественное крепление).
Попадание масла (из системы вентиляции картера).

 Ремонт и обслуживание
Диагностика:
Проверка напряжения (обычно 0,5–4,5 В при изменении давления).
Осмотр вакуумного шланга.
Чистка:
Очистка контактов WD-40.
Промывка канала датчика (очиститель карбюратора).
Замена:
Оригинальная деталь или подбор аналога со схожими параметрами.
Калибровка (если требуется).

 Советы по эксплуатации
Регулярно проверяйте состояние впускного тракта (чистка коллектора, замена воздушного фильтра).
Избегайте попадания масла в датчик (исправная система вентиляции картера).
Проверяйте разъемы на окисление.
Не используйте агрессивные растворители для чистки чувствительного элемента.

 Вывод
Датчик абсолютного давления — ключевой элемент системы управления двигателем. Его неисправность приводит к серьезным нарушениям в работе мотора. Регулярная диагностика и правильная эксплуатация позволяют продлить срок службы MAP-сенсора и избежать дорогостоящего ремонта. В случае поломки рекомендуется замена на оригинальный или качественный аналог.
