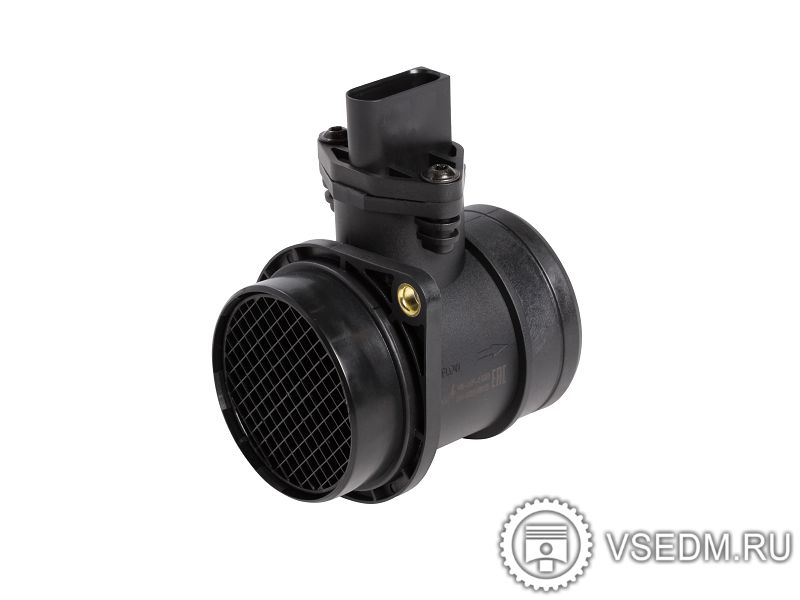

Датчик массового расхода воздуха

 Датчик массового расхода воздуха (ДМРВ, MAF-sensor) — это элемент системы управления двигателем внутреннего сгорания. Он измеряет количество воздуха, поступающего в цилиндры, и передаёт данные электронному блоку управления (ЭБУ). На основе этих показателей ЭБУ рассчитывает оптимальное количество топлива для формирования топливовоздушной смеси.

 Устройство
Конструкция ДМРВ зависит от типа, но основные элементы включают:
Чувствительный элемент (проволока, плёнка или керамический нагреватель).
Корпус (пластиковый или металлический).
Разъём для подключения к ЭБУ.
Защитная сетка (предотвращает попадание крупных частиц).

 Принцип работы
Термоанемометрический метод (наиболее распространён):
Чувствительный элемент (платиновая нить или керамический резистор) нагревается до определённой температуры.
Проходящий воздух охлаждает элемент, и для поддержания температуры через него подаётся больший ток.
ЭБУ анализирует изменение тока и определяет массовый расход воздуха.
Плёночный ДМРВ:
Использует кремниевую пластину с нагревательными и измерительными резисторами.
Принцип аналогичен проволочному, но более компактный и устойчивый к загрязнениям.

 Типы ДМРВ
Механические (лопастные) – устаревшие, использовали потенциометр.
Проволочные (нитьевые) – платиновая нить, требуют периодической очистки.
Плёночные – современные, долговечные, менее чувствительны к загрязнениям.
Ультразвуковые и вихревые – редкие, применяются в некоторых премиальных авто.

 Конструкция и материалы
Чувствительный элемент: платина, кремний, керамика.
Корпус: термостойкий пластик или алюминий.
Электроника: печатная плата с датчиками температуры и влажности (в некоторых моделях).

 История
1. Предпосылки создания ДМРВ
С появлением электронного впрыска топлива (EFI – Electronic Fuel Injection) в 1960–1970-х годах возникла необходимость точного измерения количества воздуха, поступающего в двигатель. Первые системы впрыска использовали механические датчики или расчеты на основе других параметров (например, давления во впускном коллекторе), но они были недостаточно точными.
2. Первые ДМРВ: 1970-е – 1980-е годы
1970-е: Компания Bosch (Германия) разработала один из первых серийных ДМРВ для автомобилей. Он использовался в системах Jetronic (D-Jetronic, L-Jetronic).
Принцип работы: Первые датчики были механическими (лопастного типа, VAF – Vane Air Flow). Они измеряли поток воздуха по отклонению заслонки, связанной с потенциометром.
Недостатки: Механические датчики имели инерционность, изнашивались и были чувствительны к загрязнениям.
3. Появление термоанемометрических ДМРВ (1980-е – 1990-е)
1980-е: Компании Bosch, Hitachi, Siemens разработали термоанемометрические датчики (MAF – Mass Air Flow).
Принцип работы:
Проволочный (Hot-Wire MAF) – тонкая платиновая нить нагревается током, а электроника измеряет, сколько энергии требуется для поддержания ее температуры (поток воздуха охлаждает нить).
Пленочный (Hot-Film MAF) – вместо нити используется керамическая пластина с напыленным резистивным слоем (более долговечный вариант).
Преимущества:
Высокая точность.
Быстрый отклик.
Нет подвижных частей → выше надежность.
4. Массовое внедрение в автомобили (1990-е – 2000-е)
1990-е: ДМРВ стали стандартом для инжекторных двигателей.
Bosch HFM5, HFM6 – популярные модели для европейских авто (VW, BMW, Mercedes).
Hitachi, Denso – для японских и американских машин (Toyota, Honda, GM, Ford).
2000-е: Появление цифровых ДМРВ с CAN-шиной для более точной интеграции в ЭБУ.
5. Современные технологии (2010-е – настоящее время)
Комбинированные датчики (MAF + датчик температуры воздуха).
Отказ от ДМРВ в некоторых системах (например, в Speed Density – расчет воздуха по давлению и оборотам).
Оптические и ультразвуковые ДМРВ (экспериментальные разработки).

 Основные неисправности
Загрязнение чувствительного элемента (масляный налёт, пыль).
Обрыв или износ нагревательной нити.
Окисление контактов.
Механическое повреждение корпуса.
Выход из строя внутренней электроники.

 Признаки неисправности
Неустойчивая работа двигателя на холостом ходу.
Повышенный расход топлива.
Провалы при разгоне.
Ошибки в ЭБУ (например, P0100, P0102, P0103).
Затруднённый запуск.

 Ресурс до ремонта
Средний срок службы:
Проволочные – 50–100 тыс. км.
Плёночные – 100–200 тыс. км.

 Ремонт и обслуживание
Очистка: специальными средствами (очиститель ДМРВ, изопропиловый спирт).
Замена: при механических повреждениях или износе.
Диагностика: проверка мультиметром или сканером OBD-II.

 Советы по эксплуатации
Своевременно менять воздушный фильтр.
Не допускать попадания масла во впускной тракт (проблемы с системой вентиляции картера).
Избегать механических повреждений при обслуживании.
Использовать качественное топливо (меньше нагара).

 Вывод
ДМРВ — критически важный датчик для работы двигателя. Его неисправность приводит к потере мощности, перерасходу топлива и повышенному износу мотора. Регулярная диагностика и правильная эксплуатация продлевают срок службы датчика. В случае поломки рекомендуется замена на оригинальный или качественный аналог.
