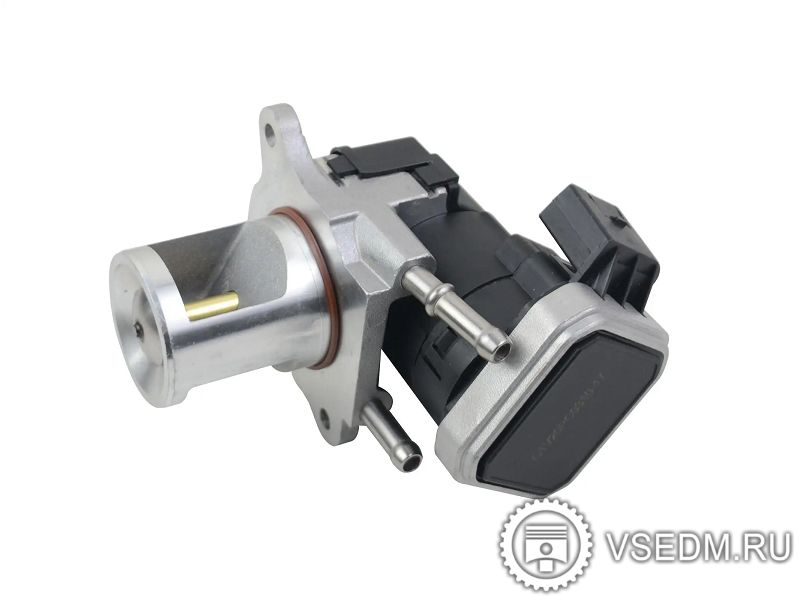

Клапан рециркуляции отработанных газов (EGR)

 Клапан рециркуляции отработанных газов (клапан EGR) — это элемент системы, предназначенная для снижения выбросов оксидов азота (NOx) в двигателях внутреннего сгорания.

 Назначение
Клапан EGR (Exhaust Gas Recirculation) предназначен для снижения выбросов оксидов азота (NOx) в атмосферу. Он возвращает часть отработанных газов из выпускного коллектора во впускной, что снижает температуру сгорания топливовоздушной смеси и уменьшает образование вредных веществ.
В бензиновых двигателях EGR также влияет на детонационную устойчивость, так как разбавление смеси инертными газами снижает риск преждевременного воспламенения.

 Устройство
Основные компоненты клапана EGR:
Корпус – изготавливается из жаропрочных материалов (алюминий, сталь, керамика).
Шток с тарелкой – перекрывает или открывает канал рециркуляции.
Привод – может быть пневматическим, электрическим или комбинированным.
Охладитель EGR (в некоторых системах) – снижает температуру отработанных газов перед подачей во впуск.
Датчики (DPFE, датчик положения) – передают данные ЭБУ о степени открытия клапана.

 Принцип работы
На холостом ходу и при полной нагрузке клапан закрыт – рециркуляция не требуется.
При средних нагрузках ЭБУ открывает клапан, и часть выхлопных газов поступает во впускной коллектор.
Смешиваясь с воздухом, выхлопные газы снижают содержание кислорода в смеси, что уменьшает температуру сгорания и подавляет образование NOx.
В бензиновых двигателях это также снижает риск возникновения детонации.

 Типы EGR
Пневматический (вакуумный) – управляется разрежением во впускном коллекторе или вакуумным насосом.
Электрический – имеет шаговый двигатель или соленоид, управляемый ЭБУ.
Цифровой – современные системы с обратной связью и высокоточным управлением.
С охлаждением (Low Pressure EGR в дизелях) – газы проходят через радиатор для лучшего эффекта.

 Конструкция и материалы
Корпус – чугун, алюминий, нержавеющая сталь (для стойкости к коррозии и высоким температурам).
Тарелка клапана – керамика или высоколегированная сталь.
Уплотнения – термостойкие резиновые или графитовые.

 История
 История появления EGR
1. Первые разработки (1950–1970-е годы)
1950-е: Первые исследования влияния рециркуляции выхлопных газов на снижение NOx начались в США. Учёные обнаружили, что добавление инертного газа (CO₂, H₂O) в топливную смесь снижает температуру горения.
1970-е: Введение строгих экологических норм (например, Clean Air Act 1970 в США) заставило автопроизводителей искать способы уменьшения выбросов. Первые EGR-системы появились на американских автомобилях, таких как Chrysler, GM и Ford.
2. Первые серийные применения
1972–1973: Компания General Motors одной из первых внедрила EGR на бензиновых двигателях (например, на Oldsmobile и Chevrolet).
1974: Введение стандарта EPA Tier 1 в США сделало EGR обязательным для снижения NOx.

 Развитие EGR в бензиновых и дизельных двигателях
1. Бензиновые двигатели
1970–1980-е: Механические клапаны EGR с вакуумным управлением. Работали на основе разрежения во впускном коллекторе.
1990-е: Появление электронных EGR с управлением через ЭБУ (электронный блок управления). Это позволило точнее регулировать подачу газов.
2000-е: Внедрение цифровых клапанов EGR с шаговыми двигателями. Система стала интегрироваться с другими экологическими технологиями (катализаторы, датчики кислорода).
2010-е – настоящее время: В турбированных двигателях EGR часто комбинируется с системой охлаждения рециркулируемых газов (Cooled EGR) для ещё большего снижения NOx.
2. Дизельные двигатели
1980-е: Первые применения EGR на дизелях (например, Mercedes-Benz в Европе).
1990-е: Широкое внедрение из-за ужесточения норм Евро-2 и Евро-3.
2000-е: Появление охлаждаемых EGR (Cooled EGR), где газы проходят через охладитель для лучшего снижения NOx.
2010-е: Комбинация EGR с сажевыми фильтрами (DPF) и системами селективной каталитической нейтрализации (SCR). В некоторых современных дизелях EGR отключается на высоких нагрузках для улучшения КПД.

 Влияние системы EGR на детонационную устойчивость двигателя
Система рециркуляции отработавших газов (EGR) напрямую влияет на детонационную устойчивость двигателя, особенно в бензиновых моторах. Это связано с изменением состава топливовоздушной смеси и температуры сгорания.
1. Как EGR снижает риск детонации?
Разбавление смеси инертными газами
Отработавшие газы (CO₂, N₂, H₂O) не поддерживают горение, поэтому их добавление во впуск снижает концентрацию кислорода. Это замедляет скорость сгорания и уменьшает пиковые температуры, что снижает вероятность детонации.
Снижение температуры сгорания
Детонация возникает при перегреве смеси в камере сгорания. EGR отводит часть тепла через инертные газы, предотвращая локальные перегревы.
Смягчение работы на бедных смесях
В современных двигателях с высокой степенью сжатия и турбонаддувом EGR помогает избежать детонации при работе на грани устойчивости (особенно в режимах частичной нагрузки).
2. Когда EGR может УХУДШИТЬ детонационную устойчивость?
Неисправный клапан (заклинил в открытом положении)
Если EGR постоянно подает слишком много выхлопных газов, смесь становится чрезмерно бедной, что может привести к неустойчивому горению и пропускам воспламенения (микродетонации).
Загрязнение системы (нагар в клапане)
Нарушает точность дозировки газов, из-за чего ЭБУ не может корректно управлять углом опережения зажигания (УОЗ). Это провоцирует детонацию.
Некорректная работа на высоких нагрузках
На мощностных режимах (полный газ, высокие обороты) EGR должен закрываться. Если этого не происходит, двигатель теряет мощность, а риск детонации возрастает из-за перегрева.
3. Особенности в бензиновых и дизельных двигателях
Бензиновые ДВС
EGR здесь критически важен для подавления детонации, особенно в турбомоторах с высокой степенью сжатия. При отключении системы ЭБУ вынужден уменьшать УОЗ, что снижает КПД.
Дизельные ДВС
Детонация в классическом понимании (как в бензиновых моторах) отсутствует, но EGR влияет на жесткость работы (скорость нарастания давления). При неисправности возможны стуки и повышенная вибронагруженность.

 Основные неисправности
Заклинивание (открыто/закрыто) – из-за нагара.
Разрыв диафрагмы (в пневматических системах).
Износ штока или электропривода.
Загрязнение охладителя EGR.
Неисправность датчиков или проводки.

 Признаки неисправности
Плавающие обороты на холостом ходу.
Падение мощности двигателя (ЭБУ уходит в аварийный режим, обогащая смесь).
Детонация, вибрация или жесткая работа (особенно на бензиновых моторах).
Увеличенный расход топлива.
Ошибки по EGR.
Ошибки по датчику детонации.

 Ресурс до ремонта
Средний срок службы – 80 000–150 000 км. На дизелях выходит из строя быстрее из-за сажи.

 Ремонт и обслуживание
Чистка клапана – удаление нагара с седла и штока.
Замена прокладок и уплотнений.
Проверка вакуумных шлангов (для пневматических клапанов).
Диагностика датчиков и проводки.
Программное отключение EGR (не везде допустимо).

 Советы по эксплуатации
Использовать качественное топливо и масло.
Чаще ездить на высоких оборотах (профилактика нагара).
Периодически проверять систему вентиляции картера.
Не глушить двигатель сразу после нагрузки (особенно турбодизели).

 Вывод
Клапан EGR – важный элемент экологической системы автомобиля, но из-за сложных условий работы часто выходит из строя. Регулярная диагностика и чистка помогут продлить его ресурс.
