Муфта Халдекс (Haldex)

Муфта Haldex — это электронно-управляемая многодисковая муфта, используемая в системах полного привода (4WD/AWD) современных автомобилей.

1. Назначение
Автоматически подключать заднюю ось при необходимости (пробуксовка передних колес, старт, повороты, сложные дорожные условия).
Обеспечивать плавное распределение крутящего момента между осями.
Повышать устойчивость и управляемость автомобиля.
Применяется в моделях Volkswagen, Audi, Volvo, Land Rover, Skoda, Seat и других.

2. Устройство
Основные компоненты муфты Haldex:
Пакет фрикционных дисков – передает крутящий момент.
Электрогидравлический насос – создает давление для сжатия дисков.
Блок управления (ECU) – анализирует данные датчиков (скорость колес, угол поворота руля, ускорение и др.).
Клапанный блок – регулирует давление масла.
Масляный резервуар и фильтр – обеспечивают смазку и охлаждение.

3. Принцип работы
Обычный режим – автомобиль движется с приводом на одну ось (обычно переднюю), муфта разомкнута.
Пробуксовка или ускорение – блок управления обнаруживает разницу в скорости вращения колес и подает сигнал на насос.
Подключение полного привода – насос создает давление, сжимая фрикционные диски, и крутящий момент передается на вторую ось.
Регулировка момента – в зависимости от условий, муфта может передавать от 5% до 100% момента на заднюю ось.
Особенность Haldex: работает превентивно, подключая вторую ось еще до пробуксовки (на основе данных датчиков).

4. История
1-е поколение (1998) – механическое управление, использовалось на Volvo и VW.
2-е поколение (2002) – электронное управление, быстрее реакция.
3-е и 4-е поколения (2004–2012) – более компактные, улучшенный контроль.
5-е поколение (2012–н.в.) – полностью электронное управление, отсутствие гидравлики (только электромеханическое сжатие).

5. Основные неисправности
Износ фрикционов – пробуксовка, рывки при старте.
Загрязнение масла и фильтра – перегрев, потеря эффективности.
Выход из строя насоса или клапана – ошибки AWD, отключение полного привода.
Ошибки датчиков или блока управления (загорается ошибка AWD на панели приборов).
Окисление контактов датчиков – ложные срабатывания.
Утечки масла – снижение давления.

Признаки неисправности:
Мигает лампочка 4WD/AWD.
Автомобиль "дергается" при разгоне.
Полный привод не включается.

6. Ресурс до ремонта
80 000 – 150 000 км (зависит от эксплуатации).
50-80 тыс. км – при агрессивной езде или отсутствии обслуживания.
Основная причина выхода из строя – несвоевременная замена масла (рекомендуется каждые 30 000–60 000 км).

7. Ремонт и обслуживание

Обслуживание 1 - 4 поколения (фильтр, масло, сетка) каждые 40-60 тысяч км. В пятом поколении нет фильтра и рекомендуется замена масла каждые 20-40 тысяч км
Замена масла и фильтра – обязательная процедура.
Чистка клапанов и насоса – при засорении.
Замена фрикционов – при сильном износе.
Диагностика насоса и электромотора (проверка давления в системе).
Диагностика блока управления – сканером на ошибки.
Важно: Если муфта вышла из строя, часто проще заменить ее на новую или восстановленную.

Вывод
Муфта Haldex – ключевой элемент современных систем полного привода, обеспечивающий безопасность и динамику автомобиля. Ее надежность зависит от регулярного обслуживания (масло, фильтр). При появлении симптомов неисправности важно сразу провести диагностику, чтобы избежать дорогостоящего ремонта.

Рекомендация: Соблюдайте регламент ТО и избегайте резких стартов на сухом асфальте – это продлит ресурс муфты.

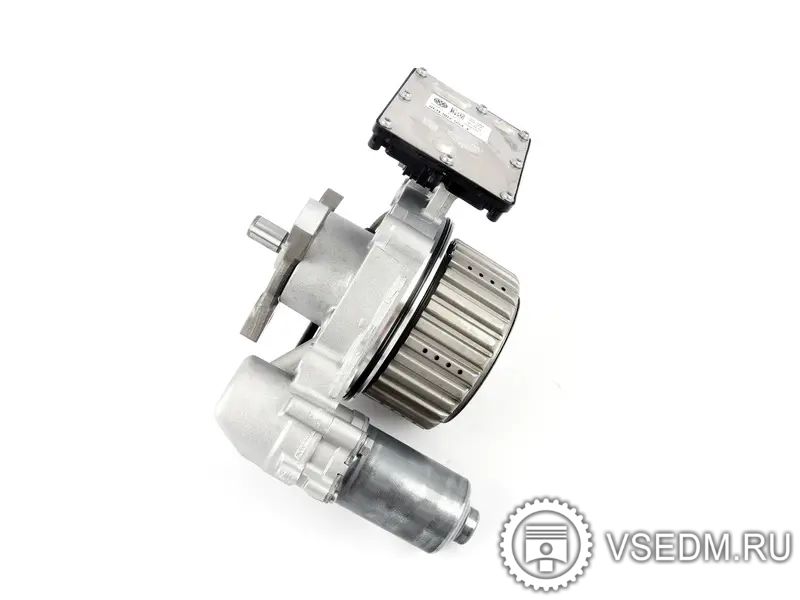

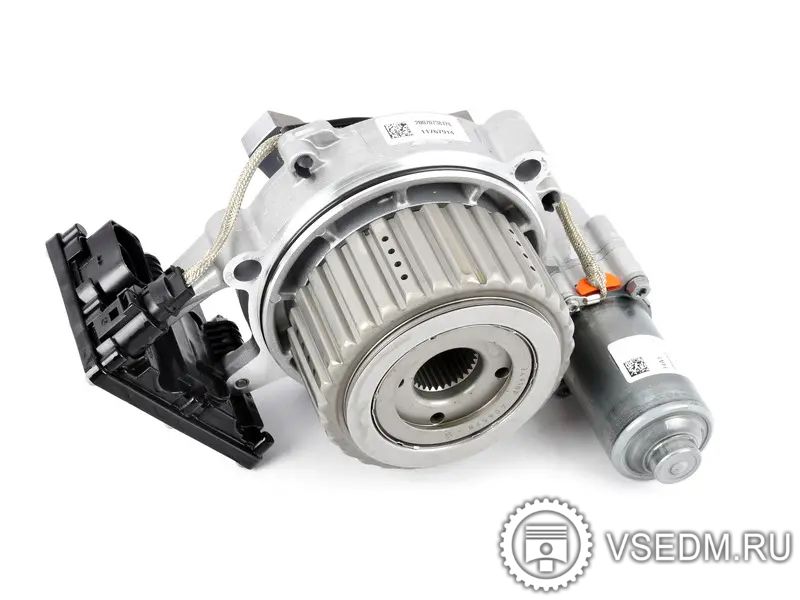

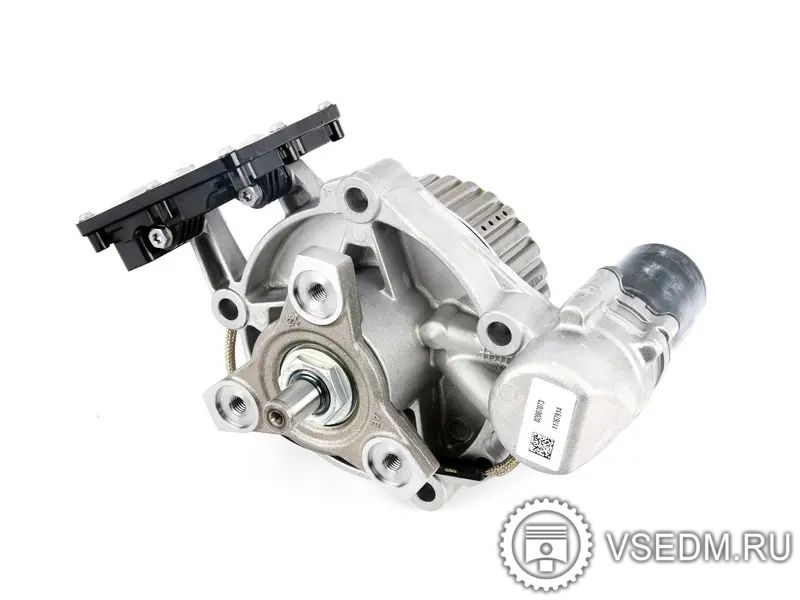

Муфта Халдекс 5 поколения.

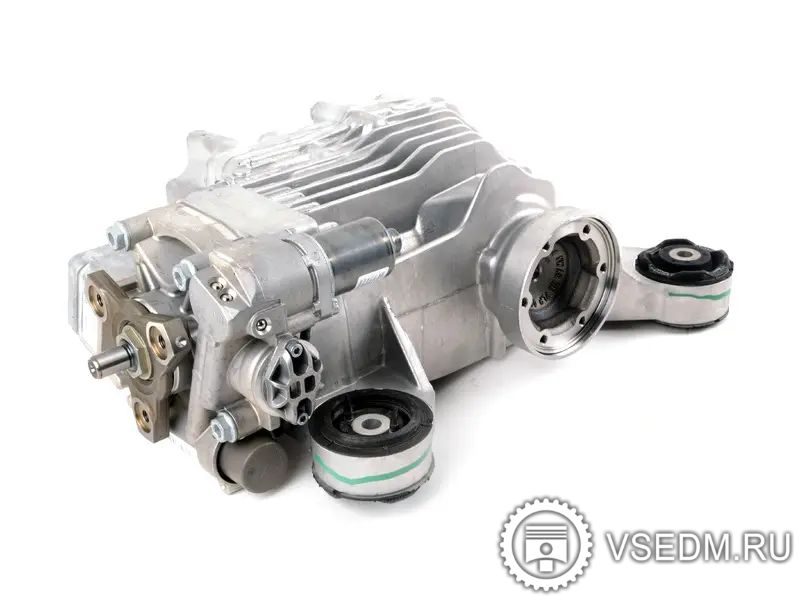

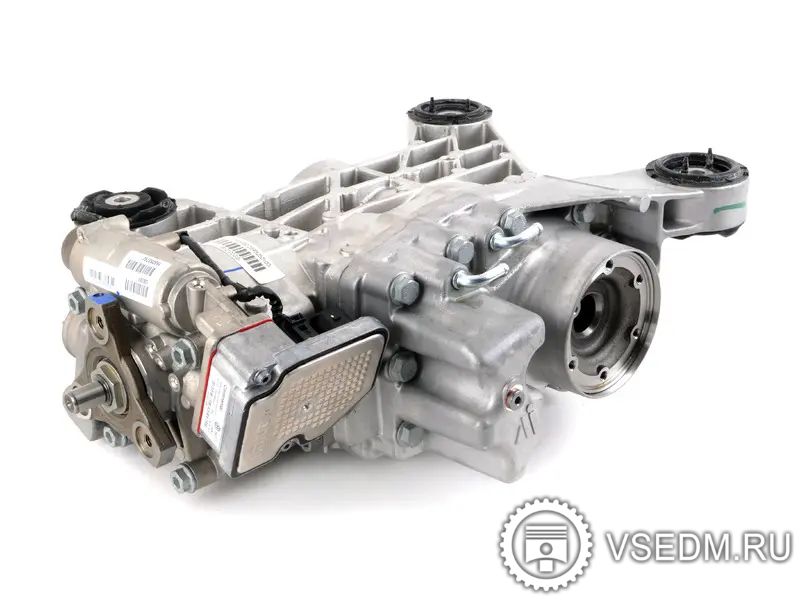

Муфта Халдекс 4 поколения всборе с редуктором.
