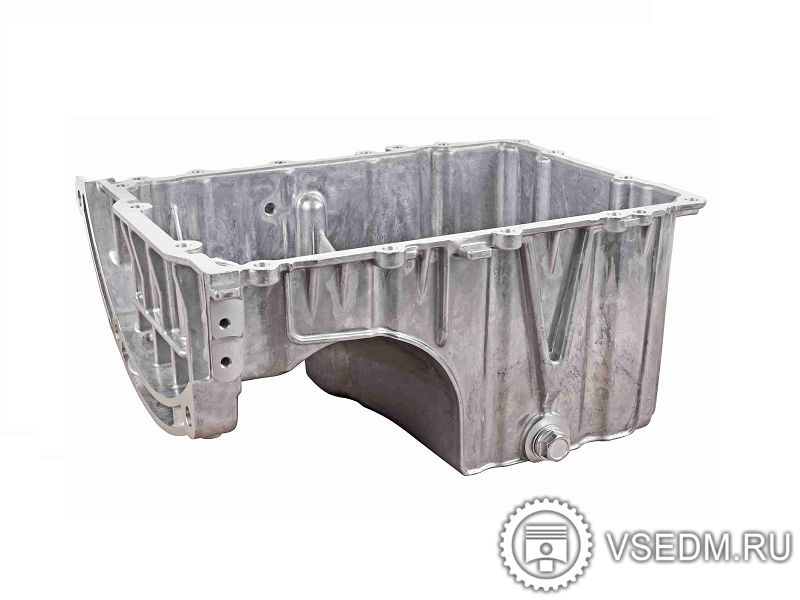

Поддон двигателя

Поддон двигателя — это крышка, закрывающая мотор снизу и элемент системы смазки двигателя, выполняющий несколько важных функций:
Резервуар для моторного масла: Основная функция — хранение необходимого запаса моторного масла. После циркуляции по системе масло стекает обратно в поддон, где оно охлаждается и отстаивается перед следующим циклом.
Охлаждение масла: Большая площадь поверхности поддона, особенно ребристая его часть, контактирующая с набегающим потоком воздуха, способствует отводу тепла от масла.
Защита кривошипно-шатунного механизма (КШМ): Поддон герметично закрывает нижнюю часть блока цилиндров, защищая коленчатый вал, шатуны и другие внутренние детали от попадания грязи, воды и механических повреждений.
Крепление маслозаборника: К поддону изнутри крепится маслозаборник — патрубок масляного насоса, через который масло закачивается из поддона в систему.

 Другое название: картер масляный

 Устройство и конструкция
Конструктивно поддон представляет собой емкость сложной формы, обычно изготавливаемую методом штамповки или литья.
Корпус: Основная чаша, глубина которой варьируется в зависимости от компоновки двигателя и необходимого объема масла.
Фланец: Верхняя, плоская часть с отверстиями под болты, через которую поддон крепится к блоку цилиндров.
Успокоитель масла (маслотражатель): Внутренний элемент, устанавливаемый непосредственно под коленвалом. Представляет собой перегородку или несколько перегородок, которые предотвращают сильное вспенивание и волнение масла вращающимися деталями КШМ. Это обеспечивает стабильный забор масла насосом.
Сливная пробка: Резьбовое отверстие с пробкой (часто с магнитным наконечником) в самой нижней точке для слива отработанного масла.
Отсек для маслоприемника: Внутреннее пространство, где закреплен маслозаборник.
Ребра жесткости: На литых поддонах часто присутствуют ребра для увеличения прочности и снижения вибраций.

 Материалы
Штампованная сталь: Самый распространенный и дешевый вариант для массовых автомобилей. Обладает хорошей прочностью и пластичностью, что позволяет легче переносить несильные удары (поддон может погнуть, а не треснуть).
Алюминиевый сплав (литье): Применяется на более мощных, спортивных или современных двигателях. Преимущества: лучший отвод тепла (охлаждение масла), высокая жесткость, меньший вес. Недостаток: более высокая стоимость и хрупкость при ударном воздействии.
Пластик (композитные материалы): Все более распространяющаяся тенденция в современных автомобилях. Преимущества: очень малый вес, коррозионная стойкость, низкая стоимость производства сложных форм. Современные термостойкие пластики достаточно прочны.

 Принцип работы
Принцип работы поддона пассивный. Он является ключевым звеном в цикле смазки:
Масло под давлением, создаваемым масляным насосом, подается к трущимся парам двигателя.
После выполнения своей функции масло стекает самотеком по стенкам блока цилиндров и головки блока обратно в поддон.
В поддоне горячее масло охлаждается, отстаивается, и тяжелые примеси (продукты износа, нагар) оседают на дно.
Масляный насос через заборник, расположенный в поддоне, снова закачивает масло в систему, и цикл повторяется.

 Типы поддонов
Поддоны можно условно разделить по:
Конструкции:
Обычные (глубокие): Стандартная конструкция для большинства автомобилей.
Сухого картера: В этой системе поддон очень мелкий или имеет сложную форму. Основной запас масла хранится в отдельном баке. Это исключает проблему оттока масла и оголения маслозаборника при резких маневрах, поэтому используется на гоночных, внедорожных и некоторых спортивных автомобилях.
Форме: Форма всегда индивидуальна и зависит от конструкции двигателя, расположения элементов подкапотного пространства и необходимости обхода элементов подвески или элементов рамы.

 История и эволюция конструкции
Ранние этапы: На заре автомобилестроения поддоны были простыми клепаными или литыми емкостями, часто не имевшими успокоителей.
Середина XX века: С ростом оборотов и мощности двигателей возникла проблема вспенивания и недостатка смазки. Это привело к появлению внутренних перегородок (успокоителей).
Конец XX — начало XXI века: Массовый переход с штампованных стальных на алюминиевые литые поддоны для достижения лучших эксплуатационных характеристик.
Современность: Активное внедрение пластиковых поддонов для снижения веса и себестоимости, а также повсеместное применение систем сухого картера в высокофорсированных двигателях.
 1. Зарождение: Эра простоты и утилитарности (конец XIX - начало XX века)
Самые первые автомобильные двигатели, часто заимствованные от стационарных или судовых моторов, не имели поддона в современном понимании. Система смазки была примитивной — капельной или циркуляционной без давления. Масло просто капало на трущиеся детали и стекало вниз, в поддон, который был ничем иным как небольшой открытой емкостью, часто интегрированной в картер двигателя.
Ключевые особенности того периода:
Материал: Литая сталь или чугун, реже — штампованная сталь. Двигатель и поддон были тяжелыми.
Конструкция: Простая форма, минимальный объем. Основная функция — сбор стекающего масла.
Система смазки: Разбрызгиванием. В поддон был погружен специальный ковш или шестерня на коленчатом валу, который разбрызгивал масло по внутренним поверхностям двигателя. Никаких масляных насосов и сложных каналов не было.
Защита: Отсутствовала полностью. Двигатели располагались высоко, а дороги были настолько плохими, что скорость движения была низкой, и риск удара о препятствие был минимальным.
 2. Становление: Эра массового автомобиля и сложных систем (1920-е - 1950-е годы)
С ростом мощности, оборотов и сложности двигателей стала применяться система смазки под давлением. Появился масляный насос, который забирал масло из поддона и под давлением подавал его к коренным и шатунным подшипникам, распредвалу и другим критически важным узлам. Это стало поворотным моментом в истории поддона.
Ключевые изменения:
Функция «масляного резервуара»: Поддон превратился из простого сборника в главный резервуар для хранения всего запаса моторного масла.
Появление маслозаборника: Внутри поддона появилась важнейшая деталь — маслоприемник (трубка с сетчатым фильтром), который обеспечивает бесперебойную подачу масла к насосу даже при его низком уровне и предотвращает попадание крупных частиц грязи.
Материал: Штампованная сталь стала доминировать благодаря дешевизне, легкости и технологичности. Чугунные поддоны оставались на некоторых мощных или коммерческих двигателях.
Форма: Стала сложнее. Инженеры начали учитывать положение двигателя и развесовку автомобиля. Появились поддоны с разной глубиной, чтобы обеспечить достаточный объем масла при наклонах автомобиля без оголения маслозаборника.
 3. Эволюция: Эра производительности, эффективности и безопасности (1960-е - 1990-е годы)
Этот период характеризуется тремя главными тенденциями: ростом мощностей двигателей (особенно в США), ужесточением требований к безопасности и началом борьбы за экономию топлива.
Основные направления развития:
Защита от ударов: С ростом скоростей и популяризации спортивных автомобилей риск повреждения поддона при наезде на препятствие или аварии стал критическим. Пробой поддона означал мгновенную потерю масла и смерть двигателя. Это привело к появлению защиты картера — стального или алюминиевого листа, который крепится под поддоном и принимает удар на себя.
Теплоотвод и охлаждение масла: В высокооборотистых и турбированных моторах масло стало перегреваться. Для его охлаждения стали применять дополнительные элементы:
Ребра на поверхности поддона: Увеличивали площадь теплообмена.
Встроенные масляные радиаторы: Иногда патрубки для подключения внешнего радиатора стали встраивать прямо в конструкцию поддона.
Алюминиевые поддоны: В гоночных и тюнинговых двигателях получили распространение поддоны из алюминиевых сплавов. Они были легче стальных и, что важнее, лучше отводили тепло от масла. Часто они имели сложную конструкцию с внутренними перегородками.
Перегородки и сухие картеры: Очень важная инновация для динамичных автомобилей. При резком разгоне, торможении или повороте масло в поддоне плещется и может оголить маслозаборник. Чтобы этого избежать, внутри поддона стали устанавливать перегородки, которые ограничивают перемещение масла. Для гоночных автомобилей была разработана система «сухого картера», где поддон очень маленький и не является резервуаром. Масло постоянно откачивается из него в отдельный внешний бак, откуда уже под давлением подается в двигатель. Это полностью решало проблему масляного голодания.
 4. Современность: Эра интеграции, легких сплавов и акустического комфорта (2000-е годы - настоящее время)
Современный поддон — это высокотехнологичный компонент, к которому предъявляется комплекс требований.
Материалы: Широкое распространение получили алюминиевые сплавы благодаря лучшему теплоотводу и возможности создания сложных форм. На дешевых и малолитражных двигателях по-прежнему доминирует штампованная сталь. Появились и пластиковые поддоны из термостойких композитов! Они очень легкие, дешевые в производстве и обладают наилучшими шумовиброизоляционными свойствами.
Интеграция функций: Поддон все чаще становится неотъемлемой частью силового агрегата. К нему крепятся элементы подвески двигателя, кронштейны для навесного оборудования. В него часто встраивается датчик уровня и температуры масла.
Акустический комфорт: Инженеры борются за тишину в салоне. Вибрации поддона, издаваемые двигателем, стали объектом пристального внимания. Конструкция оптимизируется на компьютерных виртуальных моделях для снижения вибраций, а для пластиковых поддонов это является одним из главных преимуществ.
Жесткость и герметичность: Современные двигатели очень требовательны к чистоте процессов сгорания. Любой нештатный подсос воздуха нарушает работу. Поэтому поддон должен обеспечивать идеальную и долговечную герметичность с блоком цилиндров. Для этого используются современные одноразовые уплотнительные прокладки (часто из силикона или многослойного материала), а болтовое соединение затягивается по строго заданной схеме.

 Основные неисправности и их признаки
Пробой или трещина поддона:
Причина: Удар о препятствие на дороге (камень, бордюр, неровность). Для алюминиевых и пластиковых поддонов требуется меньшее усилие.
Признаки: Быстрое падение уровня масла, масляное пятно под автомобилем после стоянки, загорается сигнальная лампа низкого давления масла.
Деформация (вмятина):
Причина: Несильный удар.
Признаки: Вмятину можно увидеть визуально. Серьезная деформация может упереться в коленвал или маслозаборник, что приведет к нарушению работы двигателя.
Течь через прокладку:
Причина: Износ, усыхание или повреждение прокладочного материала; перетяжка или недостаточная затяжка болтов крепления; деформация посадочного фланца.
Признаки: Масляные подтеки по стыку поддона и блока, запах горелого масла из-под капота, медленное падение уровня масла.
Течь через сливную пробку:
Причина: Сорванная резьба, изношенное или поврежденное уплотнительное кольцо пробки, неправильная затяжка.
Признаки: Масляные подтеки непосредственно вокруг пробки.

 Ресурс до ремонта
Сам поддон, при отсутствии механических повреждений, служит весь срок жизни автомобиля. Ресурсным элементом является прокладка поддона. Ее рекомендуют менять при каждом капитальном ремонте двигателя или при появлении течи. На практике ее долговечность сильно зависит от качества материала и условий эксплуатации (перепады температур, химический состав масла).

 Ремонт и обслуживание
Замена прокладки поддона: Стандартная процедура техобслуживания. Требует снятия поддона, полной очистки посадочных поверхностей на блоке и поддоне от старой прокладки и герметика, установки новой прокладки (часто в сочетании с герметиком) и правильной затяжки болтов в указанной производителем последовательности и с правильным моментом.

 Ремонт пробоя/трещины:
Стальной поддон: Заваривается аргонодуговой сваркой.
Алюминиевый поддон: Также ремонтируется сваркой, но это более сложный процесс, требующий специалиста.
Пластиковый поддон: Восстанавливается с помощью специальных паяльных станций и химических ремонтных составов.
Важно: Во многих случаях, особенно при серьезных повреждениях, экономически целесообразнее и надежнее полная замена поддона на новый.
Правка деформации: Аккуратно выстукивается молотком (для стальных поддонов) до восстановления формы, чтобы исключить контакт с движущимися частями.

 Советы по эксплуатации
Защита: Установка металлической защиты двигателя — лучший способ уберечь поддон от пробоя на плохих дорогах.
Аккуратность: Избегайте наездов на высокие препятствия, аккуратно преодолевайте неровности.
Контроль: Периодически заглядывайте под автомобиль на предмет подтеков масла.
Качество ремонта: При замене прокладки или ремонте поддона используйте только качественные оригинальные или проверенные аналогичные запчасти и соблюдайте технологию ремонта.

 Вывод
Поддон двигателя — это достаточно уязвимая часть системы смазки. Его исправность напрямую влияет на работоспособность и ресурс всего двигателя. Пробой поддона и последующая потеря масла могут за несколько секунд привести к капитальному ремонту мотора из-за масляного голодания. Поэтому важно следить за его состоянием, защищать от повреждений и своевременно устранять возникающие неисправности.
