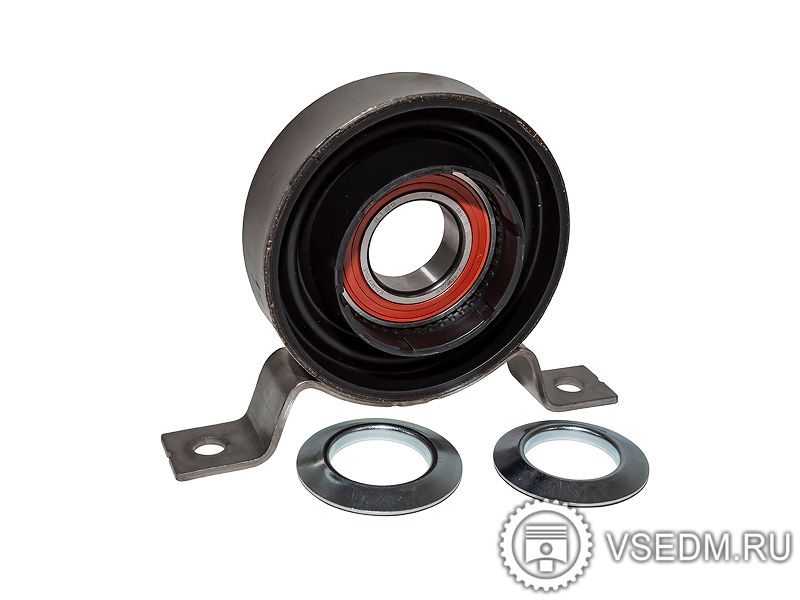

Подвесной подшипник карданного вала

 Подвесной подшипник (промежуточная опора карданного вала) — это элемент трансмиссии автомобиля, который поддерживает карданный вал и обеспечивает его стабильное вращение. Он снижает вибрации, компенсирует нагрузку и предотвращает перекос вала, особенно в автомобилях с длинной карданной передачей (например, внедорожники, грузовики, микроавтобусы).

 Устройство
Подвесной подшипник состоит из следующих основных компонентов:
Корпус (металлический или пластиковый) — крепится к кузову или раме автомобиля.
Подшипник качения (чаще всего шариковый или роликовый) — обеспечивает вращение вала.
Резиновая демпфирующая втулка — гасит вибрации и защищает подшипник от ударных нагрузок.
Сальник — предотвращает вытекание смазки и попадание грязи внутрь подшипника.

 Принцип работы
Подвесной подшипник фиксирует карданный вал в заданном положении, позволяя ему свободно вращаться. При движении автомобиля вал передает крутящий момент от коробки передач к редуктору моста, а подвесной подшипник принимает на себя радиальные и осевые нагрузки, минимизируя биение и вибрации.

 Типы подвесных подшипников
Закрытые (необслуживаемые) — имеют герметичный корпус, не требуют смазки, но подлежат полной замене при износе.
Открытые (обслуживаемые) — имеют пресс-масленки для периодической подачи смазки.
Интегрированные в карданный вал — используются в некоторых современных автомобилях для компактности.

 Конструкция и материалы
Корпус — сталь, алюминий или усиленный пластик.
Подшипник — высокопрочная сталь с закаленными шариками/роликами.
Уплотнения — резина или тефлон для защиты от влаги и пыли.
Демпфер — резина или полиуретан для виброизоляции.

 История
1. Предпосылки создания карданного вала
С появлением первых автомобилей в конце XIX века возникла необходимость передачи крутящего момента от двигателя, расположенного спереди, к задним колесам. Первые решения (например, цепная передача у Benz Patent-Motorwagen) оказались ненадежными, и инженеры обратились к карданному валу, известному еще со времен Леонардо да Винчи и использовавшемуся в промышленности.
2. Проблема длинных карданных валов
Ранние автомобили имели относительно короткую базу, и карданный вал мог быть цельным. Однако с увеличением размеров машин (особенно грузовиков и автобусов) длина вала росла, что приводило к:
Вибрациям из-за прогиба под собственным весом.
Резонансным колебаниям на высоких скоростях.
Неравномерной работе из-за изменения углов передачи момента.
3. Появление подвесного подшипника
Для решения этих проблем в 1920–1930-х годах инженеры начали делить карданный вал на две или более секции, соединяя их через промежуточную опору (подвесной подшипник).
Конструктивные особенности:
Опорный подшипник (чаще всего шариковый или роликовый) фиксировался в резиновой муфте для гашения вибраций.
Крепление к кузову или раме через кронштейн, что предотвращало провисание вала.
Разнесение критических частот вращения, снижающее риск резонанса.
4. Развитие технологии
1930–1950-е: Массовое применение в грузовиках (например, Opel Blitz, ЗИС-5), затем в легковых автомобилях с длинной базой (Chevrolet Suburban, Mercedes-Benz W108).
1960–1980-е: Улучшение материалов (использование синтетических резин, герметичных подшипников).
Современность: Подшипники с датчиками износа, композитные опоры.

 Основные неисправности
Износ подшипника — из-за недостатка смазки или попадания грязи.
Разрушение резинового демпфера — приводит к люфту и вибрациям.
Течь смазки — повреждение сальника.
Коррозия — при длительной эксплуатации в агрессивной среде.

 Признаки неисправности
Гул или вой при движении, особенно на скорости.
Вибрация карданного вала.
Люфт подшипника при ручной проверке.
Трещины или разрывы резиновой втулки.

 Ресурс до ремонта
Средний срок службы — 80–150 тыс. км, но зависит от условий эксплуатации:
На бездорожье износ ускоряется.
Агрессивная езда и перегрузки сокращают ресурс.
Необслуживаемые подшипники выходят из строя быстрее при отсутствии ухода.

 Ремонт и обслуживание
Диагностика — проверка люфта и шумов.
Замена подшипника — чаще всего меняется в сборе с опорой.
Смазка (для обслуживаемых моделей) — используется литол или аналоги.
Регулировка карданного вала — после замены важно проверить соосность.

 Советы по эксплуатации
Избегать резких стартов и пробуксовок.
Периодически проверять состояние опоры (особенно после езды по бездорожью).
Своевременно смазывать подшипник (если он обслуживаемый).
При появлении вибраций сразу проводить диагностику.

 Вывод
Подвесной подшипник — важный элемент карданной передачи, от которого зависит комфорт и безопасность движения. Регулярная диагностика и своевременная замена изношенных деталей помогут избежать дорогостоящего ремонта трансмиссии. Оптимальный вариант — использовать качественные оригинальные или проверенные аналоги и соблюдать рекомендации по эксплуатации.
