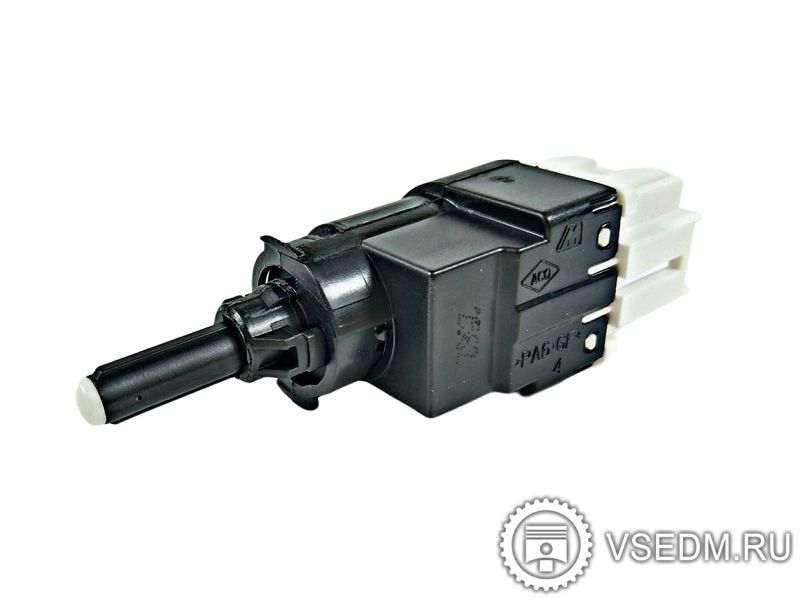

Выключатель стоп-сигнала

 Выключатель стоп-сигнала — это устройство, замыкающее электрическую цепь при нажатии на педаль тормоза, активируя стоп-сигналы.
Основные функции:
Предупреждение других участников движения о торможении.
Участие в работе других систем (АБС, ESP, круиз-контроль, коробка-автомат).

 Другие названия:  датчик стоп-сигнала, датчик педали тормоза, тормозная лягушка, лягушка тормоза, лягушка, концевик стоп-сигнала.

 Устройство
Конструкция зависит от типа, но основные компоненты:
Корпус – пластик или металл.
Контакты – подвижные и неподвижные (латунь, серебро).
Шток (толкатель) – передает усилие от педали.
Возвратная пружина – размыкает контакты при отпускании педали.
Разъем – для подключения к проводке.

 Принцип работы
При нажатии на педаль тормоза:
Шток перемещается, замыкая контакты.
Ток поступает на лампы стоп-сигналов.
При отпускании педали пружина размыкает цепь.
В современных авто может быть двухконтактным (для стоп-сигналов и ЭБУ) или бесконтактным (датчик Холла).

 Типы выключателей
Механические – с толкателем и пружиной (на большинстве авто).
Магнитные (датчики Холла) – бесконтактные, в премиум-сегменте.
Гидравлические – реагируют на давление в тормозной системе (редко).

 Конструкция и материалы
Корпус – термостойкий пластик или алюминий.
Контакты – медь, латунь, серебро (уменьшают искрение).
Пружина – стальная, упругая.
Уплотнители – резина (защита от влаги и пыли).

 История
1. Ранние годы (1900–1930-е): механические выключатели
Появление первых стоп-сигналов
В начале XX века автомобили не имели стоп-сигналов — водители использовали ручные сигналы или механические флажки.
В 1910-х годах появились первые электрические стоп-сигналы, но они были нестандартизированы.
1920-е: В США и Европе начали законодательно требовать установку стоп-сигналов.
Первые выключатели
Первые выключатели были механическими, работали по принципу кнопки или рычага, замыкающего контакты при нажатии педали.
Часто использовались пружинные контакты или гидравлические датчики (в системах с гидроприводом тормозов).
Недостатки:
Быстрый износ контактов.
Коррозия и окисление.
Ложные срабатывания из-за вибрации.
2. 1940–1960-е: переход к надежным конструкциям
Гидравлические выключатели
В 1940-х годах появились гидравлические выключатели, реагирующие на давление в тормозной системе.
Устанавливались в магистраль тормозов, замыкали контакты при повышении давления.
Преимущества:
Меньше механического износа.
Не зависели от положения педали.
Недостатки:
Требовали герметичности.
Могли выходить из строя при утечке тормозной жидкости.
Механические микровыключатели
В 1950–1960-х распространились микропереключатели с малым ходом.
Устанавливались под педалью тормоза или на кронштейне.
Более долговечные, чем ранние механические контакты.
3. 1970–1990-е: электронные системы и дублирование
Введение электронных контроллеров
С появлением ЭБУ (электронных блоков управления) в 1980-х выключатель стал частью общей электроники автомобиля.
Сигнал от стоп-сигнала начал использоваться для:
АБС (антиблокировочной системы).
Круиз-контроля (отключение при торможении).
Коробки-автомата (блокировка переключения при торможении).
Дублирующие системы
В современных автомобилях часто два выключателя (основной и резервный) для повышения надежности.
В случае отказа одного система продолжает работать.
4. 2000-е – настоящее время: интеллектуальные системы
Бесконтактные датчики
В премиальных авто начали применяться датчики Холла и оптические сенсоры, не требующие механического контакта.
Преимущества:
Высокая долговечность.
Точное срабатывание.
Адаптивные стоп-сигналы
В некоторых моделях (например, Mercedes, BMW) стоп-сигналы меняют интенсивность в зависимости от силы торможения:
Обычное торможение — стандартная яркость.
Экстренное торможение — мигание или повышенная яркость.
Интеграция с системами безопасности
Выключатель стоп-сигнала теперь связан с:
ESP (системой стабилизации).
Адаптивным круиз-контролем.
Автономным экстренным торможением.

 Основные неисправности
Окисление контактов – нет сигнала.
Износ пружины – стоп-сигналы не выключаются.
Обрыв проводов – потеря контакта.
Залипание штока – из-за грязи или коррозии.

 Признаки неисправности
Стоп-сигналы не включаются.
Стоп-сигналы горят постоянно (не размыкаются контакты выключателя).
Мигание ламп при торможении.
Ошибки ESP/ABS (если ВСС связан с ЭБУ).

 Ресурс до ремонта
Механические – 50–250 тыс. км.
Бесконтактные – 150+ тыс. км.

 Ремонт и обслуживание
Чистка контактов – спиртом или WD-40.
Замена пружины – при потере упругости.
Регулировка положения – чтобы срабатывал при легком нажатии.
Полная замена – при неисправности.

 Советы по эксплуатации
Избегать попадания воды и грязи.
Проверять работу стоп-сигналов раз в месяц.
Смазывать шток силиконовой смазкой (для плавности хода).
При замене выбирать оригинал или качественные аналоги.

 Вывод
Выключатель стоп-сигнала – простой, но критически важный элемент безопасности. Его неисправность может привести к аварии или повреждению электронных систем. Регулярная проверка и своевременная замена помогут избежать проблем.
